铜锁SM2算法性能优化实践：（二）快速模约减算法实现

本文旨在介绍本系列文章第一篇《综述》中涉及的快速模约减算法的详细推导和实现过程

背景​

在SM2数字签名算法中，有限域运算是椭圆曲线点运算和数字签名运算的基础，其运算性能将直接影响整体性能表现。而在有限域运算中，模约减运算的整体使用频率最高，在模乘、模平方、模逆等运算中均有运用。以模乘法为例，其定义为：对于素数域参数pp和乘数aa，模乘运算的结果等于 a∗amod  pa * a \mod p。也就是说，对于乘法结果大于pp的中间值，模乘法需要将其约减到pp以内，此过程因此被称为模约减。
由于pp是一个非常大的素数，且上述运算中间值最大可达p2−1p^2-1，采用除法来计算模约减的效率将极其低下（在具体实践中，有限域除法一般借助乘法逆元实现，其耗时大约是模乘运算的200-300倍）。目前，铜锁项目中SM2算法使用了通用蒙哥马利约分算法实现模约减过程，暂时没有针对曲线特化的快速模约减算法实现。相应的，部分常用的NIST曲线nistp224、nistp256和nistp521基于广域梅森素数实现了曲线特化的快速模约减算法，并运用于各自的64-bit平台优化中。

考虑到SM2曲线同样采用广域梅森素数作为素数域参数，且实现64-bit平台优化也需要使用模约减算法，因此为SM2曲线实现曲线参数特化的快速模约减算法是非常有必要的。同时，为了保证对部分32位平台的兼容性和后续扩展，在功能开发的过程中保留了原有的条件编译模式，同时支持32位和64位平台使用该快速模约减算法。测试结果表明，使用了快速模约减的SM2模乘运算与简单模乘和蒙哥马利模乘相比，时间开销分别降低81.34%和29.91%。

预备知识​

在数论中，梅森素数(Mersenne Prime) 是形如2n−12^n − 1的质数，其中 nn 为整数。梅森素数的数量非常稀少，直到今天（2023年7月）仅有51个梅森素数被发现。由于梅森素数的构成与2的指数幂相关，在以二进制为数据表示方式的现代计算机中，它不仅便于计算和存储，也能够加速有限域运算，因此在密码学领域广受青睐。NIST曲线家族中，nistp521曲线的素数域参数pp就选择了梅森素数2521−12^{521} -1。

然而，梅森素数的数量实在是过于稀少，以至于在椭圆曲线素数域参数pp的合理取值范围内仅有一个梅森素数 2521−12^{521} -1 ，其他的梅森素数要么过大，要么太小，不满足使用要求。因此，许多椭圆曲线的素数域参数pp选用了梅森素数的拓展版本—— 广义梅森素数（General Mersenne Prime) 。广义梅森素数是形如 f(2n)f(2^n)的素数，其中 f(x)f(x) 是具有较小整数系数的低次多项式。例如，nistp256曲线采用如下所示的广义梅森素数作为素数域参数pp：

pnistp256=2256−2224+2192+296−1p_{nistp256} = 2^{256} − 2^{224} + 2^{192} + 2^{96} − 1

算法原理​

在国标GM/T 0003.5-2012中，给出了sm2曲线的推荐素数域参数pp。pp是一个广义梅森素数，表示如下：

psm2p256=2256−2224−296+264−1p_{sm2p256} = 2^{256} − 2^{224} - 2^{96} + 2^{64} - 1

下面以大整数 v(v<p2<2512)v(v < p^2 < 2^{512}) 和参数 psm2p256p_{sm2p256} 为例，推导基于广义梅森素数的快速模约减算法。该算法利用参数 psm2p256p_{sm2p256} 各项系数之间最小差为 2322^{32} 的特点，将表示中间值的大整数按照32位分割，并转化为如下表示形式：

(v[0]∗20+v[1]∗232+v[2]∗264+...+v[15]∗2480)mod  p(v[0]*2^0 + v[1]*2^{32} + v[2]*2^{64} + ... + v[15]*2^{480}) \mod p, 其中 0≤v[i]<2320 \leq v[i]< 2^{32}

然后将 v[8]−v[15]v[8] - v[15] 的高位参数约化到 v[0]−v[7]v[0] - v[7] 的低位参数上。在约化之前，我们先根据将参数 psm2p256p_{sm2p256} 转化为按照32位分割的表示形式：

2^2882^2562^2242^1922^1602^1282^0962^0642^0322^000
1-1000-110-1

接下来处理所有高位参数，此处以 v[8]v[8] 为例，设v[8]=av[8] = a，那么v[8]v[8]可以表示为：

2^2882^2562^2242^1922^1602^1282^0962^0642^0322^000
0a00000000

注意到，根据模运算的运算规则，a∗2256mod  p≡(a∗2256−x∗p)mod  pa * 2^{256} \mod p \equiv (a*2^{256} - x*p) \mod p，也就是说，在原数的基础上增减模数 pp 的倍数并不影响模运算的结果。那么，为了消去高位参数aa，不妨减去一个a∗pa *p，此时有：

2^2882^2562^2242^1922^1602^1282^0962^0642^0322^000
0a00000000
a-a000-aa0-a

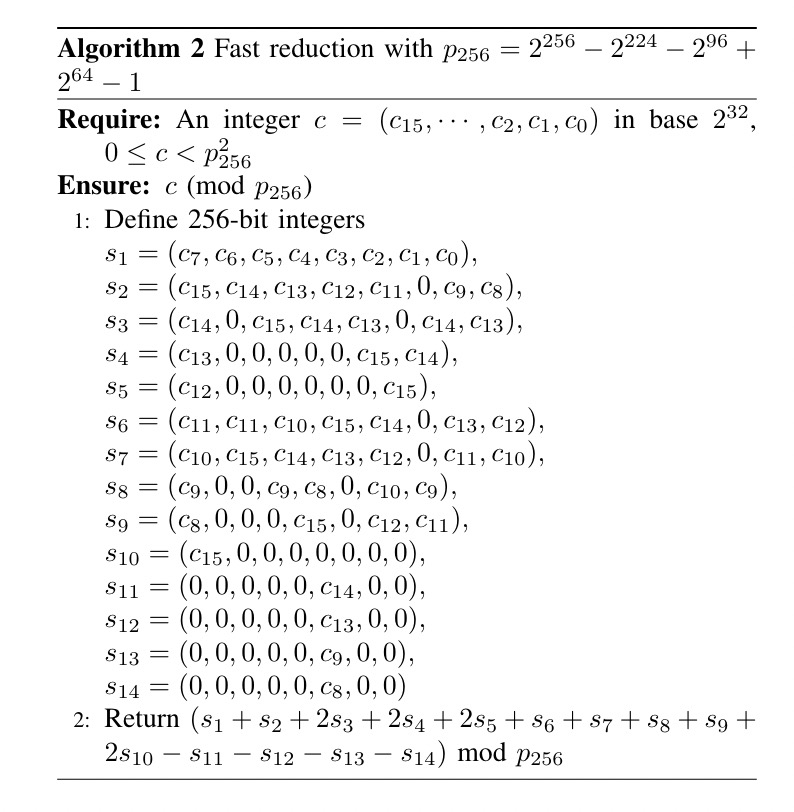

上下相减，高位参数v[8]v[8]被成功消除，低位约化的结果为：a∗2224+a∗296−a∗264+aa * 2^{224} + a * 2^{96} - a * 2^{64} + a。依次对v[8]−v[15]v[8] - v[15]做低位约化即可消除所有高位参数。将所有的低位约化结果合并同类项，可得到如下的sm2快速模约减算法。该算法由白国强等人于2014年首次提出，实际运用中也有多种不同的参数组合形式： image.png 图1：基于参数 psm2p256p_{sm2p256} 的快速模约减算法 最后对约化后的低位参数v[0]−v[7]v[0] - v[7]再做一次约减，旨在将模约减结果规约到[0,p)[0,p)范围内。此处最多需要减去13p13p即可得到最终结果，无需使用成本昂贵的模除法。从图1中不难看出，基于广义梅森素数的SM2快速模约减算法仅需要少量的有限域加法和减法即可实现，性能表现明显优于使用模逆元的模约减算法。

算法实现​

（本节将介绍所实现算法的核心部分，完整算法实现请参见crypto/bn/bn_sm2.c。）

前文提到，在高位参数约化后，还需要对低位参数做约化以获得最终结果，也就是减去参数pp的某个倍数np(0<=p<=13)np \quad (0<=p<=13)。为了进一步提高性能，在代码实现中我们构造一个预计算表以存储1−13p1-13p，以节约计算npnp的开销。又因为约减结果在[0,p)[0,p)范围内，且p<2256p < 2^{256},因此只需要保留预计算参数的低256位：

/*
 * /* Pre-computed tables are "carry-less" values of modulus*(i+1),
 * all values are in little-endian format.
 */
static const BN_ULONG _sm2_p_256[][BN_SM2_256_TOP] = {
    {0xFFFFFFFFFFFFFFFFull, 0xFFFFFFFF00000000ull,
     0xFFFFFFFFFFFFFFFFull, 0xFFFFFFFEFFFFFFFFull},/*p*/
    {0xFFFFFFFFFFFFFFFEull, 0xFFFFFFFE00000001ull,
     0xFFFFFFFFFFFFFFFFull, 0xFFFFFFFDFFFFFFFFull},/*2p*/
    ...
    {0xFFFFFFFFFFFFFFF4ull, 0xFFFFFFF40000000Bull,
     0xFFFFFFFFFFFFFFFFull, 0xFFFFFFF3FFFFFFFFull},/*12p*/
    {0xFFFFFFFFFFFFFFF3ull, 0xFFFFFFF30000000Cull,
     0xFFFFFFFFFFFFFFFFull, 0xFFFFFFF2FFFFFFFFull}/*13p*/
};

同时，为了保证被约减数vv满足0<=v<p20 <= v < p^2，在模约减前还需要对输入进行验证。基于同样的原因，我们还需要预计算p2p^2的值：

/* pre-compute the value of p^2 check if the input satisfies input < p^2. */
static const BN_ULONG _sm2_p_256_sqr[] = {
    0x0000000000000001ULL, 0x00000001FFFFFFFEULL,
    0xFFFFFFFE00000001ULL, 0x0000000200000000ULL,
    0xFFFFFFFDFFFFFFFEULL, 0xFFFFFFFE00000003ULL,
    0xFFFFFFFFFFFFFFFFULL, 0xFFFFFFFE00000000ULL
};

在64位平台和部分支持64位无符号整型的32位平台上，由于v[i]v[i]满足0≤v[i]<2320 \leq v[i]< 2^{32}，因此可以使用64位无符号整形变量accumulator作为中间值存储累加结果，从而在v[0]−v[7]v[0] - v[7]各参数上直接累加高位参数约化结果。以v[0]v[0]为例，其相应代码如下：

    	SM2_INT64 acc;         /* accumulator */

        acc = rp[0];
        acc += bp[8 - 8];
        acc += bp[9 - 8];
        acc += bp[10 - 8];
        acc += bp[11 - 8];
        acc += bp[12 - 8];
        acc += bp[13 - 8];
        acc += bp[14 - 8];
        acc += bp[15 - 8];
        acc += bp[13 - 8];
        acc += bp[14 - 8];
        acc += bp[15 - 8];	/*累加高位参数约化结果*/
        rp[0] = (unsigned int)acc; /*获得结果的低32位*/
        acc >>= 32; /*进位部分右移32位，作为v[1]输入的一部分*/

对于部分不支持64位无符号整型的32位平台，32位整形变量由于数据溢出无法作为中间值保留进位结果，上述代码将不能正确运行。此时需要借助现有工具函数和铜锁底层大数运算函数的支持，按照前文展示的算法逐一累加 s1 s14s_1 ~ s_{14}，每次还需要记录进位carrycarry:

        /*
         * r_d += s2 + s6 + s7 + s8 + s9
         * s2 = (c15, c14, c13, c12, c11, 0, c9, c8)
         */
        sm2_set_256(t_d, buf.bn, 15, 14, 13, 12, 11, 0, 9, 8);
        carry += (int)bn_add_words(r_d, r_d, t_d, BN_SM2_256_TOP);
        /*
         * s6 = (c11, c11, c10, c15, c14, 0, c13, c12)
         */
        sm2_set_256(t_d, buf.bn, 11, 11, 10, 15, 14, 0, 13, 12);
        carry += (int)bn_add_words(r_d, r_d, t_d, BN_SM2_256_TOP);
        /*
         * s7 = (c10, c15, c14, c13, c12, 0, c11, c10)
         */
        sm2_set_256(t_d, buf.bn, 10, 15, 14, 13, 12, 0, 11, 10);
        carry += (int)bn_add_words(r_d, r_d, t_d, BN_SM2_256_TOP);
        /*
         * s8 = (c9, 0, 0, c9, c8, 0, c10, c9)
         */
        sm2_set_256(t_d, buf.bn, 9, 0, 0, 9, 8, 0, 10, 9);
        carry += (int)bn_add_words(r_d, r_d, t_d, BN_SM2_256_TOP);
        /*
         * s9 = (c8, 0, 0, 0, c15, 0, c12, c11)
         */
        sm2_set_256(t_d, buf.bn, 8, 0, 0, 0, 15, 0, 12, 11);
        carry += (int)bn_add_words(r_d, r_d, t_d, BN_SM2_256_TOP);

最后处理进位，得到最终结果，此处变量mask的作用是减少代码中不必要的分支，尽可能提高其抗侧信道攻击强度：

    mask =
        0 - (PTR_SIZE_INT) (*u.f) (c_d, r_d, _sm2_p_256[0], BN_SM2_256_TOP);
    mask &= 0 - (PTR_SIZE_INT) carry;
    res = c_d;
    res = (BN_ULONG *)(((PTR_SIZE_INT) res & ~mask) |
                       ((PTR_SIZE_INT) r_d & mask));
    sm2_cp_bn(r_d, res, BN_SM2_256_TOP);
    r->top = BN_SM2_256_TOP;
    bn_correct_top(r);

测试​

正确性测试​

为了验证快速模约减算法的正确性，我们在测试环节设计了相应的单元测试。该测试的核心思路是，随机生成一批有限域大整数ai,bia_i, b_i，分别使用铜锁提供的默认方法和本文实现的快速模约减方法计算ai∗bimod  pa_i * b_i \mod p，然后比较二者计算结果是否相等：

    /*
     * Randomly generate two numbers in the prime field and multiply them，then compare the results of fast modular reduction and conventional algorithms.
     */
    for (i = 0; i < 100; i++){
        if (!TEST_true(BN_priv_rand_range_ex(a, p, 0, ctx))
            || !TEST_true(BN_priv_rand_range_ex(b, p, 0, ctx))
            || !TEST_true(BN_mul(ab_fast, a, b, ctx))
            || !TEST_true(BN_sm2_mod_256(ab_fast, ab_fast, p, ctx))
            || !TEST_true(BN_mod_mul(ab, a, b, p, ctx))) {
            goto done;
        }

        if (!TEST_int_eq(BN_ucmp(ab, ab_fast), 0)){
            goto done;
        }
    }

可以使用如下命令调用测试：

make test TESTS="test_mod_sm2"

测试结果：

➜  Tongsuo git:(sm2p256) ✗ make test TESTS="test_mod_sm2"
/Library/Developer/CommandLineTools/usr/bin/make depend && /Library/Developer/CommandLineTools/usr/bin/make _tests
10-test_mod_sm2.t .. ok
All tests successful.
Files=1, Tests=1,  1 wallclock secs ( 0.00 usr  0.01 sys +  0.07 cusr  0.02 csys =  0.10 CPU)
Result: PASS

性能测试​

为了充分比较快速模约减算法的性能，我们选择比较SM2有限域运算中较常用的模乘法运算作为测试单元，测试使用了SM2快速模约减函数BN_sm2_mod_256、简单模约减函数BN_nnmod的模乘函数ossl_ec_GFp_field_mul 和通用蒙哥马利模乘函数BN_mod_mul_montgomery的模乘法运算耗时。测试在Apple M2 pro平台上进行，测试数据如下表所示：

SM2快速模约减简单模约减蒙哥马利模乘约减
模乘法耗时（ns/iter）35.53190.4550.69

测试结果表明，使用SM2快速模约减函数的模乘法耗时最少，相较于简单模约减能够减少 81.34% 的时间开销，即使对使用了汇编优化的蒙哥马利模乘运算，在计算时间上仍有 29.91% 的优势。
