基于比特切片实现的虚拟洗牌保护方案的生成器研究

1 背景

与传统密码分析的危险信道模型不同，白盒密码学假定运行密码算法被部署在不安全的执行环境中，攻击者对于运行密码算法的设备具备完全的掌控能力，可以通过提取代码组件、分析运行过程中产生的中间状态等方式恢复密钥。由于其适用于移动支付、数字版权管理等商用场景，在近些年愈发受到关注。

从保护方案上来看，主流的、受到关注的白盒保护方案共分为三种：基于编码（Encode）的白盒保护方案 [1, 2]、基于高次非线性掩码（Masking）的白盒保护方案 [3] 以及基于虚拟洗牌的白盒保护方案 [4]。而随着白盒密码的发展，编码和掩码保护方案被证明是脆弱的，由于无法引入随机数，所以使得内存迹（程序执行期间记录的内存访问和操作的详细数据）中的变量与猜测部分密钥信息就可以获取的可预测变量存在较高的相关性，容易受到差分计算分析（differential computation attack，DCA）攻击 [5, 6]。虚拟洗牌方案是迄今为止唯一一个可以达到其所声明的安全性的方案，因此备受关注。

虚拟洗牌方案是 WhibOx19 白盒竞赛的三个优胜方案之一，并在欧密 2021 中由其设计者 Biryukov 和 Udovenko 公布具体细节。它旨在对抗代数攻击，采用冗余操作来掩盖真实计算的值。对于不同的明文，dummy shuffling 会选择不同的主槽，使得敏感中间变量并不出现在 Trace 的固定位置，进一步提升了安全性。

虚拟洗牌方案需要配合掩码方案才能达到预期的安全性。其中，结合线性掩码即可达到预期的安全性。值得一提的是，虚拟洗牌方案的实现效率及低，因此，在 WhibOx19 竞赛中使用者采用了比特切片（bitslice）[7] 的实现方式。然而，公布的论文 [4] 中并未提及该方案的具体实现细节，只给出了该方案的伪代码，而这个伪代码本身并无法进行比特切片操作。除此之外，论文并未公布生成器的相关代码，这使得使用虚拟洗牌方案保护密码算法在实际应用中的安全性成为了一个没有解决的难题。

1.1 本研究工作

基于上述考虑，本研究在 [4] 中提出的虚拟洗牌的伪代码的基础上，给出了虚拟洗牌方案的布尔电路实现方式。该实现方式可以直接使用比特切片，达到与 Biryukov 和 Udovenko 在 WhibOx 竞赛中同数量级的实现效率。同时，本方案给出针对 SM4 商用密码标准的白盒实现程序生成器。

这一工作解决此前在工业中难以实现的虚拟洗牌方案的难题，真正落地实现了该方案在实际应用场景中的高效运行。代码链接：Tongsuo

2 基础知识

2.1 虚拟洗牌

虚拟洗牌方案（dummy shuffling）方案包含 $N_s$ 个计算槽（slot），每个槽执行正常的加密（或解密，后续以加密为例进行描述）行为，例如 AES、SM4 等。然而，根据计算槽的输入不同被分成两类：

主槽（main slot）：输入为真实的明文；
虚拟槽（dummy slot）：输入为与明文相同长度的随机值。

每次进行计算时，主槽的未知随机选取。

该方案的具体执行流程如下：

输入混淆阶段：生成 $(Ns-1)$ 个虚拟输入并与真实输入（即主槽输入）混淆。混淆后的输入记为 $\{p_1, \ldots, p_{N_s}\}$ 。其中，真实输入的位置 $p_m$ 是随机的，即满足概率：

Pr [ p_m = i ] = 1 / N_s, i =1,2,...,N_s

计算阶段：对于每一个索引，计算

c_i = E(p_i)

其中 $E$ 为预期执行的加密函数。

输出选择阶段：提取主槽输出 $c_m$ 作为输出。

2.2 掩码

掩码（masking）是适用于侧信道防护即白盒防护中的一种重要策略，值得一提的是，虚拟洗牌方案被证明只有在结合掩码方案时才具备预期的安全性。

由于我们着重于虚拟洗牌方案的研究，因此仅介绍常用的 ISW 线性掩码方案，该方案的运行效率较高，常用作虚拟洗牌方案的补偿方案。 ISW 将运行过程中的每一个中间状态 s 拆分成 n 个比特，即 $s = s_1⊕...⊕s_n$ ，其中 $n$ 是一个可以被选择的参数。

2.3 比特切片技术

比特切片技术（bitslicing）[7] 是对于基于布尔实现的软件程序的常用提升方法。该方案通过充分运用 CPU 的技能能力，通过并行计算提升对于布尔电路实现的密码算法或其他结构的运行速度。具体来说，考虑一个布尔实现的加密电路 E 的输入为 128比特的集合 [ $x_1$ ,... , $x_{128}$ ]，那么，在常用的64位 CPU 上的比特切片技术如下：

输入：64 组待加密明文 $\{ x^1,..., x^{64} \}$ 。

1）切片阶段: 将 64 个 128 比特方案切片为 ${\tilde{x}}^i$ , $i = 1, ..., 128$ 。

$x^1$ = [ $x^1_1$ , ... , $x^1_{128}$ ]

$x^1$ = [ $x^2_1$ , ... , $x^2_{128}$ ] = [ $\tilde{x}^1$ , ... , $\tilde{x}^{128}$ ]

...

其中 $\tilde{x}^i$ = $[ \tilde{x}^1_i, ...]^T$ 包含 64 个元素，为 64 条内存迹中第 $i$ 个元素的集合。

2）计算阶段:

计算 [ $\tilde{y}^1$ , ... $\tilde{y}^{128}$ ] = E([ $\tilde{x}^1$ , ... $\tilde{x}^{128}$ ])

3）恢复阶段:

将 [ $\tilde{y}^1$ , ... $\tilde{y}^{128}$ ] 反切片回 64 个 $y_i$ 。

上述过程中的计算阶段并行计算了 64 个明文，因此运行速度达到此前的 64 倍，但是由于存在切片和恢复阶段，增加了额外的计算复杂度，因此通常情况下会存在一定的加速损失，但是计算效率也大幅度增加，通常情况下超过 60 倍。

3 基于布尔实现的虚拟洗牌保护方案

本实现的布尔电路构造如下。

3.1 核心组件：布尔选择器

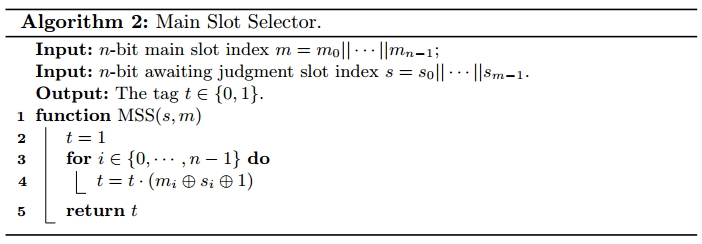

该选择器的表现形式为：MSS( $a$ , $b$ )，当 $a=b$ 时，输出1，否则输出0，构造方案如下：

MSS实现

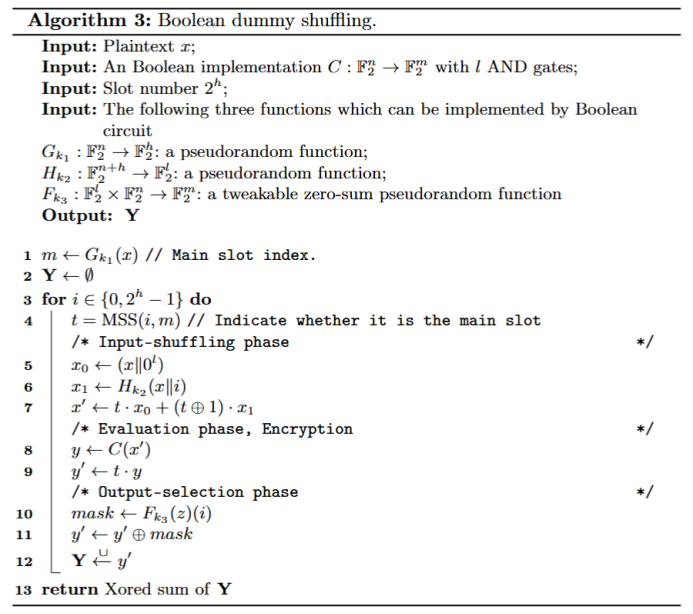

利用该方案，结合虚拟洗牌设计文档中给出的伪代码，本方案的实现方式如下：

基于MSS的虚拟洗牌布尔实现

3.2 虚拟洗牌生成器

此生成器产生对 SM4 的虚拟洗牌白盒保护方案。本生成器的开发基于 Biryukov 和 Udovenko 在 [3] 中给出的框架性工作。使用的掩码为 ISW 线性掩码方案，运行过程中产生的必要随机数采用相同生成方式，其中阶数是一个可调的参数。细节如下。

随机数生成方法

掩码需要大量的随机数，我们采用 [3] 中提出的方法来生成它们。更准确地说，它使用伪随机函数，即 128 位线性反馈移位寄存器 (LFSR) 生成器来生成伪随机数。 LFSR 实现了本原多项式：

P(x) = x^{128} \oplus x^{101} \oplus x^{40} \oplus x^{19} \oplus x^{6} \oplus x^{3} \oplus x^{1}

输入接口

从主程序中打开程序minimal.py，修改密钥和相关参数，保存并且关闭程序。

该生成器的必要输入为：SM4算法使用的密钥，需选择是加密程序还是解密程序，是否混合 boolean dummy shuffling，槽数，并行加/解密组数，掩码方案的阶数。输出为白盒加密程序。

参数调整方式如下：

% 密钥
KEY = "samplekey1234567"
% 是否混合 boolean dummy shuffling
if_dummy = 1
% 槽数
slot = 2**1
% 并行加密明文组数
slice_cnt = 64

% 掩码
ct = mask_circuit(ct, MINQ(rand=rand))
ct = mask_circuit(ct, DOM(rand=rand, nshares=2))

输出程序

符合 tongsuo 使用规范的 SM4 白盒加密程序。

4 安全性分析及程序测试

4.1 安全性分析

此程序的安全性与虚拟洗牌方案相同，是迄今为止唯一一个较为有效抵抗差分计算分析及其变体的白盒保护方案。但是该方案无法抵抗故障注入攻击（DFA）等主动攻击 [8]。

dummy shuffling 实现选择 $slot$ 个槽时，效率大致降低为原来的 $1/slot$ 。相关性降低到此前的 $1/slot$ ，DCA攻击需要的数据量大致增长到此前的 $slot^2$ 。

4.2 运行效率测试

测试环境如下：

CPU型号：Intel(R) Xeon(R) Gold 5317 CPUs
内存：503.5 GB
Linux版本：Ubuntu 20.04

4.2.1 并行加密 64 组明文的比特切片与未使用比特切片的速度比较

分别测试从并行加密 64 组明文的比特切片实现方式，与未使用比特切片的实现的速度比较。(默认参数：slot = 2, 掩码结构 $x=a \oplus b$ )

默认值slot=2出于效率考虑，平衡安全性和加解密速率；如果用户希望提供更高的安全性，可以增加slot参数的大小。

经过 500,000 次测试，统计分布图及加密速度平均值，得到如下结果：

方案	未使用比特切片方案	并行加密 64 组明文的比特切片方案
布尔操作数目	154721	154721
运行内存大小	1.8 MB	1.8 MB
加密速度（均值）	10.95 KB/s	696.26 KB/s

两种实现方式的运行内存大小基本相同。

在速度比较上，从均值来看，使用 64 组并行的比特切片实现的平均速度约为此前的 63.18 倍，符合预期。

4.2.2 并行加密 64 组明文的比特切片与 Tongsuo SM4 标准实现的速度比较

分别测试从并行加密 64 组明文的比特切片实现方式，与Tongsuo SM4 标准实现的速度比较。(默认掩码结构 $x=a \oplus b$ )

经过 500,000 次测试，得到如下结果：

方案	Tongsuo 标准 SM4 实现方案	并行加密 64 组明文的比特切片方案(slot=1)	并行加密 64 组明文的比特切片方案(slot=2)
布尔操作数目	-	71394	154721
运行内存大小	0.11 MB	0.84 MB	1.8 MB
加密速度（均值）	43514.71 KB/s	1520.89 KB/s	696.26 KB/s

slot为1时，并行加密 64 组明文的比特切片方案运行内存大小高于 Tongsuo 标准 SM4 。由于T表实现的缓存机制，且比特切片方案使用了掩码进一步增强安全性，多次运行时，布尔加密速度会显著低于标准实现。

5 API使用范例

修改密钥、dummy shuffling槽数、掩码等必要参数的过程如 3.2 节所示。

面向用户的API：

SM4加解密函数：

WBSM4_bsdummyshuffling_enc(unsigned char *in, unsigned char *out);

WBSM4_bsdummyshuffling_dec(unsigned char *in, unsigned char *out);

调用API测试实例与代码：

#include <stdio.h>
#include "crypto/bsdummyshuffling.h"

/* KEY = "samplekey1234567" 73616d706c656b657931323334353637 */
/* 748074076200569c9deeb1dec18a7910 74 80 74 07 62 00 56 9c 9d ee b1 de c1 8a 79 10 */
/* 7711451c1922325b858cb74b6d5db070 77 11 45 1c 19 22 32 5b 85 8c b7 4b 6d 5d b0 70 */

int main(void) {
    unsigned char plaintext[16*64]={0x74, 0x80, 0x74, 0x07, 0x62, 0x00, 0x56, 0x9c, 0x9d, 0xee, 0xb1, 0xde, 0xc1, 0x8a, 0x79, 0x10};
    unsigned char expected[16*64]= {0x77, 0x11, 0x45, 0x1c, 0x19, 0x22, 0x32, 0x5b, 0x85, 0x8c, 0xb7, 0x4b, 0x6d, 0x5d, 0xb0, 0x70};
    unsigned char ciphertext[16*64]={0};
    unsigned char plaintext_out[16*64]={0};
    int i;

    WBSM4_bsdummyshuffling_enc(plaintext, ciphertext);
    for (i=0; i<16; i++)
        if (ciphertext[i]!=expected[i]){
            return 1;
        }

    WBSM4_bsdummyshuffling_dec(ciphertext, plaintext_out);
    for (i=0; i<16; i++)
        if (plaintext_out[i]!=plaintext[i]){
            return 1;
        }
    return 0;
}
